ما هي المكونات الرئيسية لجهاز الحركة الخطية؟

تعد أجهزة الحركة الخطية ضرورية في مختلف الصناعات، بدءًا من التصنيع والأتمتة وحتى الروبوتات والمعدات الطبية. باعتباري أحد الموردين الرائدين لأجهزة الحركة الخطية، حظيت بشرف العمل مع مجموعة واسعة من العملاء وفهم الاحتياجات المتنوعة للتطبيقات المختلفة. في منشور المدونة هذا، سأتعمق في المكونات الرئيسية لجهاز الحركة الخطية، واستكشف وظائفها وأهميتها وكيفية مساهمتها في الأداء العام للنظام.

الأدلة الخطية

أحد أهم مكونات جهاز الحركة الخطية هو الدليل الخطي. توفر الأدلة الخطية مسارًا سلسًا ودقيقًا للأجزاء المتحركة بالجهاز، مما يضمن حركة خطية دقيقة. أنها تأتي في أنواع مختلفة، ولكل منها ميزاتها ومزاياها الفريدة.

الدقة الخطية الارشادية

أالدقة الخطية الارشاديةتم تصميمه لتوفير دقة ودقة عالية في الحركة الخطية. عادة ما تكون هذه الحزوز الدليلية مصنوعة من مواد عالية الجودة، مثل الفولاذ المقسى أو الألومنيوم، وتم تصميمها لتقليل الاحتكاك والتآكل. يتم استخدام الأدلة الخطية الدقيقة بشكل شائع في التطبيقات التي يكون فيها تحديد المواقع بدقة أمرًا بالغ الأهمية، مثل آلات CNC، ومعدات تصنيع أشباه الموصلات، وأنظمة الفحص البصري.

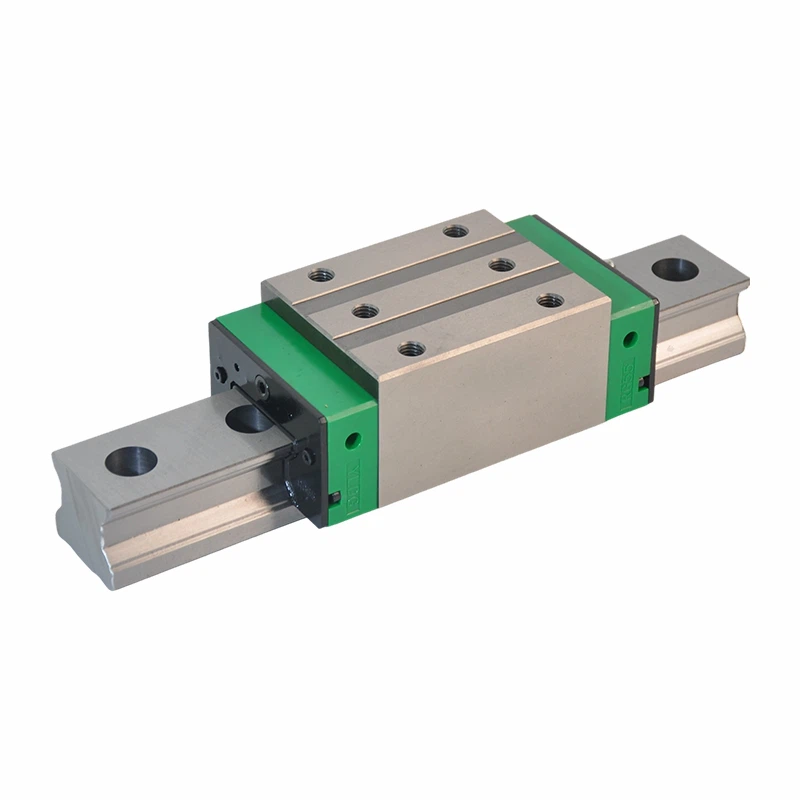

السكك الحديدية دليل مختومة

السكك الحديدية دليل مختومةتم تصميم الأنظمة لحماية المسار التوجيهي من الملوثات، مثل الغبار والأوساخ والرطوبة. تم تجهيز قضبان التوجيه هذه بأختام أو أغطية تمنع دخول الجزيئات الأجنبية إلى النظام، مما يضمن التشغيل السلس والموثوق حتى في البيئات القاسية. تُستخدم قضبان التوجيه المختومة بشكل شائع في صناعات مثل تجهيز الأغذية والأدوية والآلات الخارجية.

دليل خطي مدمج

دليل خطي مدمجتم تصميم الأنظمة لتوفير مستوى عالٍ من الأداء في مساحة صغيرة. تعتبر هذه الأدلة مثالية للتطبيقات التي تكون فيها المساحة محدودة، كما هو الحال في الروبوتات والطابعات ثلاثية الأبعاد وأنظمة التشغيل الآلي الصغيرة. توفر الأدلة الخطية المدمجة مزيجًا من سعة التحميل العالية والاحتكاك المنخفض والتحكم الدقيق في الحركة، مما يجعلها خيارًا شائعًا لمجموعة واسعة من التطبيقات.

محامل

تعتبر المحامل مكونًا أساسيًا آخر لجهاز الحركة الخطية. إنها تدعم الحمل وتقلل الاحتكاك بين الأجزاء المتحركة، مما يسمح بحركة خطية سلسة وفعالة. هناك عدة أنواع من المحامل المستخدمة في أجهزة الحركة الخطية، بما في ذلك المحامل الكروية والمحامل الأسطوانية والمحامل العادية.

محامل كروية

المحامل الكروية هي النوع الأكثر شيوعًا من المحامل المستخدمة في أجهزة الحركة الخطية. وهي تتألف من سلسلة من الكرات التي تتدحرج بين سباقين، مما يوفر احتكاكًا منخفضًا ودقة عالية. تعتبر المحامل الكروية مناسبة للتطبيقات التي تتطلب تشغيلًا عالي السرعة ومستويات ضوضاء منخفضة، مثل محركات الأقراص الثابتة للكمبيوتر والطابعات والمحركات الصغيرة.

محامل الأسطوانة

المحامل الأسطوانية تشبه المحامل الكروية، ولكنها تستخدم بكرات أسطوانية بدلاً من الكرات. يمكن للمحامل الأسطوانية التعامل مع أحمال أعلى من المحامل الكروية وهي مناسبة للتطبيقات التي تتطلب سعة تحميل عالية ومقاومة للصدمات، كما هو الحال في الآلات الثقيلة ومعدات البناء وتطبيقات السيارات.

محامل عادي

المحامل العادية، والمعروفة أيضًا باسم البطانات، هي محامل بسيطة وفعالة من حيث التكلفة توفر سطحًا منزلقًا بين جزأين متحركين. عادة ما يتم تصنيع المحامل العادية من مواد مثل البرونز أو البلاستيك أو الجرافيت، وهي مناسبة للتطبيقات التي تتطلب تشغيلًا منخفض السرعة وقدرة تحميل عالية، كما هو الحال في الآلات الزراعية وأنظمة النقل والأسطوانات الهيدروليكية.

أنظمة القيادة

أنظمة القيادة مسؤولة عن توفير الطاقة والحركة لجهاز الحركة الخطية. هناك عدة أنواع من أنظمة القيادة المستخدمة في أجهزة الحركة الخطية، بما في ذلك محركات الحزام، ومحركات الأقراص اللولبية، والمحركات الخطية.

محركات الحزام

تستخدم محركات الحزام حزامًا لنقل الطاقة من المحرك إلى الأجزاء المتحركة لجهاز الحركة الخطية. تعتبر محركات الحزام بسيطة وفعالة من حيث التكلفة، ويمكنها توفير عملية عالية السرعة ومسافات سفر طويلة. تُستخدم محركات الحزام بشكل شائع في تطبيقات مثل أنظمة النقل وآلات التعبئة والتغليف ومعدات مناولة المواد.

محركات المسمار

تستخدم المحركات اللولبية آلية اللولب والجوز لتحويل الحركة الدورانية إلى حركة خطية. تعد المحركات اللولبية مناسبة للتطبيقات التي تتطلب دقة عالية وقدرة تحميل عالية، كما هو الحال في آلات CNC والروبوتات وأنظمة الأتمتة الصناعية. هناك عدة أنواع من المحركات اللولبية، بما في ذلك البراغي الكروية، والمسامير الرصاصية، والمسامير اللولبية، ولكل منها ميزاته ومزاياه الفريدة.

المحركات الخطية

المحركات الخطية هي نوع من المحركات الكهربائية التي تنتج حركة خطية مباشرة، دون الحاجة إلى نظام نقل ميكانيكي. توفر المحركات الخطية تسارعًا عاليًا وسرعة عالية ودقة عالية، مما يجعلها مناسبة للتطبيقات التي تتطلب حركة خطية سريعة ودقيقة، كما هو الحال في معدات تصنيع أشباه الموصلات ومراكز التصنيع عالية السرعة وأنظمة التصوير الطبي.

مُكَمِّلات

بالإضافة إلى المكونات الرئيسية، غالبًا ما تتطلب أجهزة الحركة الخطية ملحقات مختلفة لتحسين أدائها ووظائفها. تتضمن بعض الملحقات الشائعة المستخدمة في أجهزة الحركة الخطية أغطية النهاية والمساحات وأجهزة التشحيم وأجهزة الاستشعار.

قبعات النهاية

يتم استخدام أغطية النهاية لإغلاق نهايات المسار الخطي، مما يمنع الملوثات من دخول النظام ويحمي المحامل والمكونات الأخرى. يمكن أن توفر أغطية النهاية أيضًا دعمًا وثباتًا إضافيين لجهاز الحركة الخطية.

مساحات

يتم استخدام المساحات لإزالة الأوساخ والغبار والملوثات الأخرى من سطح التوجيه، مما يضمن التشغيل السلس والموثوق. تُصنع المساحات عادةً من المطاط أو البلاستيك ويتم تثبيتها على الأجزاء المتحركة لجهاز الحركة الخطية.

التشحيم

يتم استخدام مواد التشحيم لتطبيق مواد التشحيم على المسار التوجيهي والمحامل، مما يقلل الاحتكاك والتآكل ويطيل عمر المكونات. يمكن أن تكون أدوات التشحيم يدوية أو أوتوماتيكية، ويمكن تصميمها لتطبيق مواد التشحيم على فترات منتظمة أو عند الطلب.

أجهزة الاستشعار

يتم استخدام المستشعرات لمراقبة الموقع، والسرعة، والمعلمات الأخرى لجهاز الحركة الخطية، مما يوفر ردود فعل لنظام التحكم ويضمن التشغيل الدقيق والموثوق. هناك عدة أنواع من أجهزة الاستشعار المستخدمة في أجهزة الحركة الخطية، بما في ذلك أجهزة استشعار القرب، وأجهزة الاستشعار البصرية، وأجهزة التشفير الخطية.

خاتمة

في الختام، جهاز الحركة الخطية هو نظام معقد يتكون من عدة مكونات رئيسية، يلعب كل منها دورًا حاسمًا في أدائه ووظائفه. بدءًا من الأدلة والمحامل الخطية وحتى أنظمة القيادة والملحقات، يجب اختيار كل مكون بعناية وتصميمه لتلبية المتطلبات المحددة للتطبيق. كمورد لأجهزة الحركة الخطية، أدرك أهمية توفير مكونات عالية الجودة وحلول مخصصة لعملائنا. سواء كنت تبحث عن دليل خطي دقيق، أو نظام قيادة عالي الأداء، أو حل كامل للحركة الخطية، فلدينا الخبرة والتجربة لتلبية احتياجاتك.

إذا كنت مهتمًا بمعرفة المزيد عن أجهزة الحركة الخطية لدينا أو لديك أي أسئلة حول تطبيقك المحدد، فلا تتردد في الاتصال بنا. فريق الخبراء لدينا على استعداد دائمًا لمساعدتك وتزويدك بأفضل الحلول الممكنة لاحتياجات الحركة الخطية الخاصة بك.

مراجع

• دونر، عضو الكنيست، ونيلسون، CE (2011). تكنولوجيا الحركة الخطية: التصميم والاختيار والتطبيق. الصحافة اتفاقية حقوق الطفل.
• جروفر، النائب (2010). الأتمتة وأنظمة الإنتاج والتصنيع المتكامل بالكمبيوتر. برنتيس هول.
• شيجلي، جي إي، ميشكي، سي آر، وبوديناس، آر جي (2004). تصميم الهندسة الميكانيكية. ماكجرو هيل.
